檢查列印頭安裝情況

如果未正確安裝列印頭，列印效果可能與預期不符。 要檢查安裝狀態，請取出列印頭，然後按照以下步驟重新正確安裝。

重要事項

  • 檢查列印頭的安裝情況之前，請確認是否可以看到墨水管中的墨水。 僅當您看不到墨水時，才執行下列操作。

  1. 在主頁(HOME)螢幕上選擇(設定(Setup))。

  2. 選擇維護(Maintenance) > 列印頭更換(Head Replacement)。

  3. 檢查顯示的訊息並選擇開始(Start)。

  4. 開啟掃描單元/機蓋。

  5. 將墨水閥控制桿推向右側，將其鬆開，然後選擇OK。

    列印頭固定座將會移動。

    注意

    • 列印頭固定座移動時，請勿用手阻止列印頭固定座或強制其移動。 在列印頭固定座停止移動之前，請勿觸摸它。

    重要事項

    • 如果掃描單元/機蓋處於開啟狀態超過10分鐘，列印頭固定座可能會移動並且狀態指示燈可能亮起橙色。 在這種情況下，關閉掃描單元/機蓋一次，然後重新開啟。
    • 如果印表機內部和列印頭因墨水弄髒，請用沾濕並擰乾後的軟布擦拭乾淨，然後再使用。 另外，小心不要讓取下的列印頭將墨水沾到衣服等上。
    • 請勿觸摸印表機內部的金屬部件和其他零件。

  6. 抓住把手(A)以開啟列印頭鎖定蓋，然後選擇下一步(Next)。

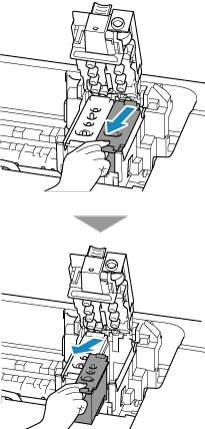

  7. 朝您身體方向輕輕移動列印頭並將其取出。

    取出彩色和黑色列印頭。

    重要事項

    • 取出列印頭時，請小心握好，以免墨水灑落。
    • 請勿觸摸印表機內部的墨水管或其他零件。 觸摸這些零件可能會造成印表機發生故障。

  8. 檢查列印頭並選擇下一步(Next)。

    重要事項

    • 如果列印頭上的橙色保護膠帶未取下，請將其取下。

    • 請勿觸摸列印頭上的金色端子(B)或列印頭噴嘴(C)。 如果觸摸這些區域，印表機可能無法正確列印。

  9. 安裝列印頭並選擇下一步(Next)。

    在左側固定座中安裝彩色列印頭，在右側固定座中安裝黑色列印頭。

  10. 關閉列印頭鎖定蓋，然後選擇下一步(Next)。

    適當用力按列印頭鎖定蓋直到鎖入定位。

  11. 將墨水閥控制桿推向左側。

  12. 關閉掃描單元/機蓋。

    向上抬起後，再將其輕輕放下。

  13. 列印噴嘴檢查圖案。

    列印噴嘴檢查圖案以確認列印頭噴嘴是否正確地噴出墨水。

如果檢查列印頭安裝情況後，噴嘴檢查圖案仍未正確列印，透過更換列印頭可能會解決問題。

關於詳細資訊，請參見列印頭更換的詳細資訊。
